Products and services
We develop application-driven solutions, products and services for businesses and public institutions. Whether it’s contract or funded research, we provide our partners with the support they need in the shape of analysis, studies and consulting services.
Environmental, bioanalytical and diagnostic sensor technology combined with smart microfluidic lab-on-a-chip and organ-on-a-chip systems
We develop cost-effective solutions by extending the capabilities of classic LED-based lighting systems in visible light communication, visible light positioning and visible light sensing

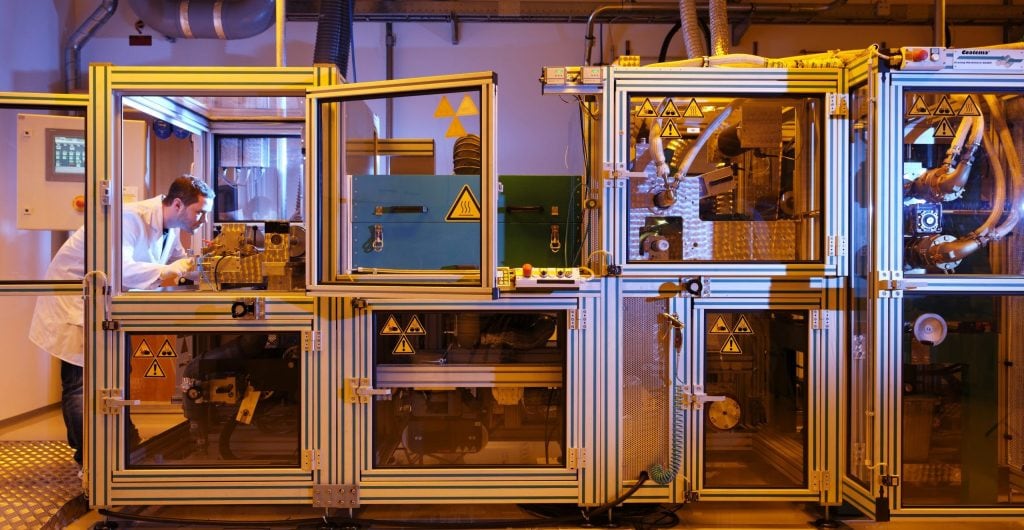

R2R-UV-NIL pilot line for the continuous and cost-effective production of micro- and nanostructures on flexible large-area film substrates
Laserprozesse und Systemaufbauten zur Herstellung von dreidimensionalen Strukturen mit hoher Auflösung im Mikrometerbereich
Funktionelle Beschichtungsverfahren: Plasma- und Vakuumbeschichtung (PVD, PA-CVD), Atmosphärendruck-Plasmajetverfahren sowie auch digitale Druckverfahren
Laserschweißen, Laserlegieren und Laserauftragsschweißen, mit besonderem Schwerpunkt auf Werkstoffkompetenz
Development of customised prototypes, with a particular focus on LED lighting and sensor technology

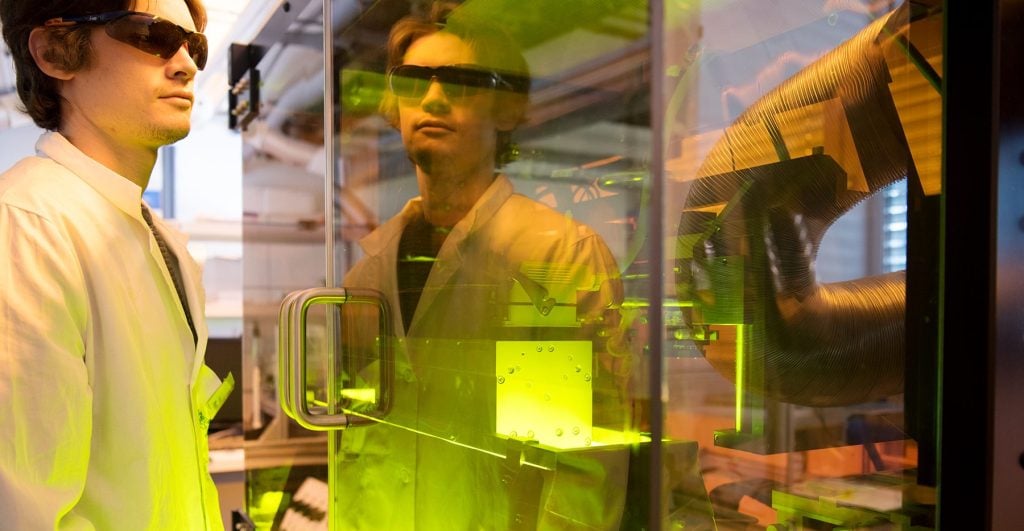

Skalierbare und digitale Druckverfahren (inkl. 3D-Druck von Elektronik) zur Generativen Fertigung funktionaler Komponenten

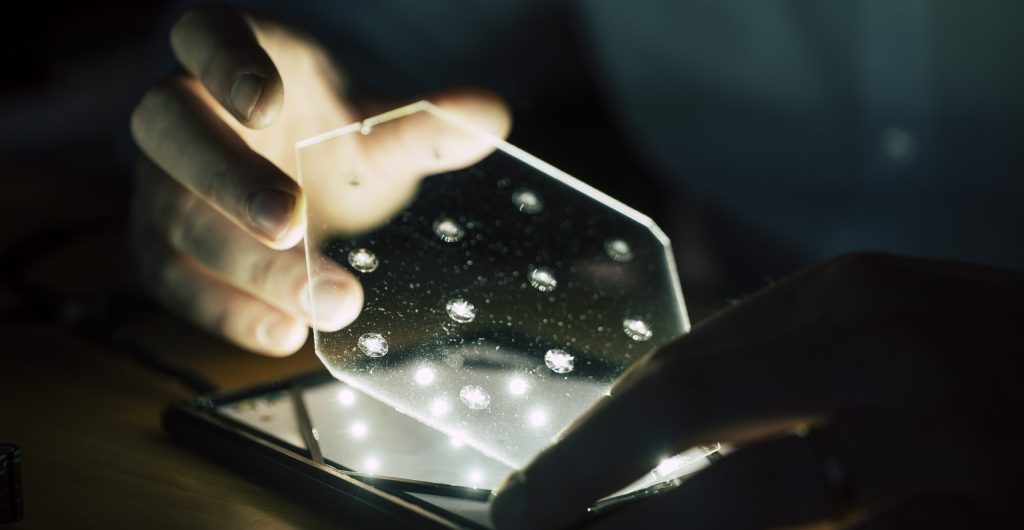

Gesamtkonzepte für Design, Simulation, Optimierung und Prototyping von optischen Komponenten für maßgeschneiderte Lichtlösungen

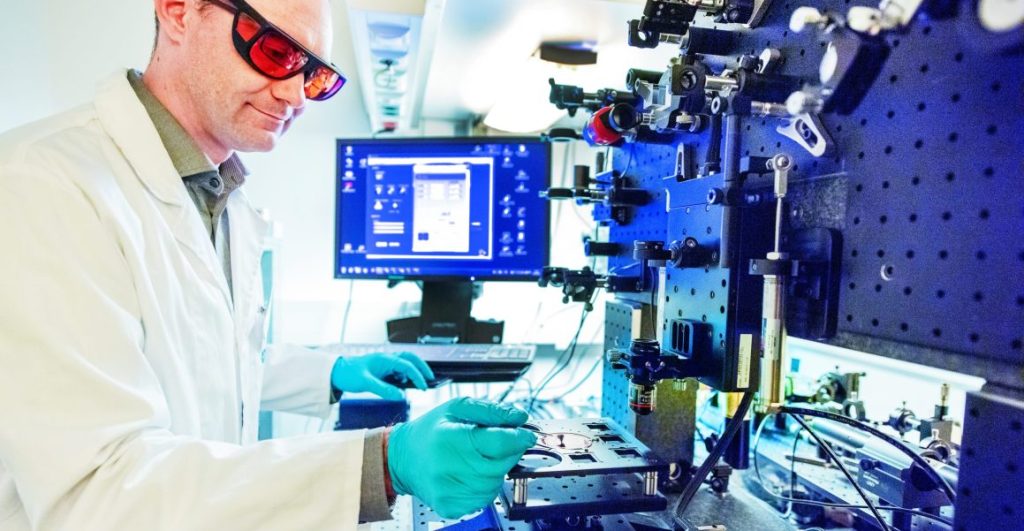

Hochauflösende 3D-Strukturierung mittels Zwei-Photonen-Lithographie sowie stufenlose 2.5D-Strukturierung mittels maskenloser Graustufen-Laserlithographie oder Laserablation und Elektronenstrahllithographie

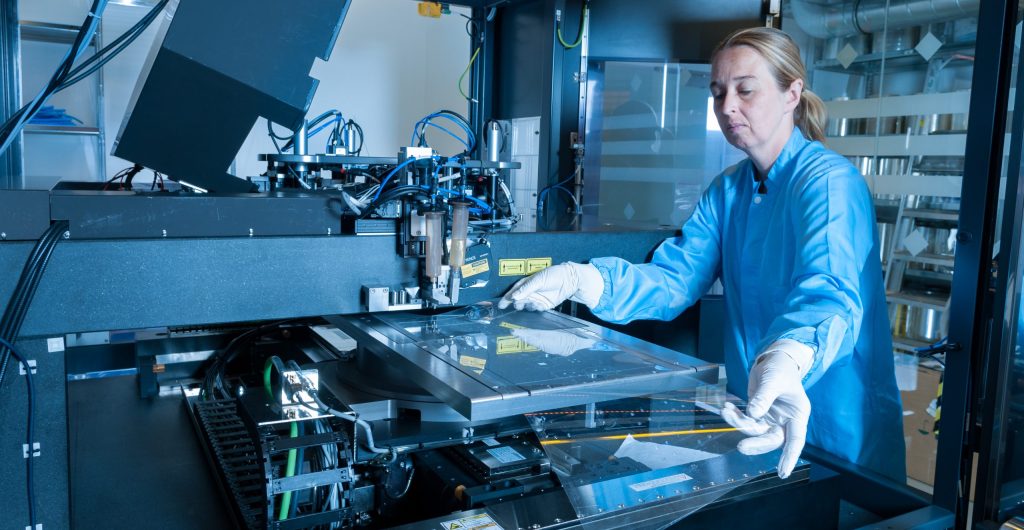

Replikation von Master-Strukturen nahezu nahtlos auf großer Fläche (bis zu 380 x 700 mm²) mittels Step&Repeat UV-NIL-Prozess
Messungen und Analyse von kleinsten Strukturen, Schichten und Bauelementen im Mikro- und Nanometermaßstab
Technologie zur Verlängerung der Topfzeit von Silikonen auf mehrere Monate, ohne die Materialeigenschaften zu verändern
Complete solutions from optical simulation, mastering and prototyping to the transfer to large-scale, cost-efficient production of optical structures and components
Wiederverwendbare Materialien, Komponenten bzw. Verbundstoffen und deren Anwendungen, wie z.B. selbst entwickelte Lacke für die UV-Imprint-Lithografie (NILcure®)
Printable sensor inks and sensors with piezoelectric, pyroelectric and magnetoelectric properties
Additive Fertigung durch neu verfügbare Konstruktions- und Simulationswerkzeuge sowie durch neue Materialien und Realisierung spezieller Gitterstrukturen
